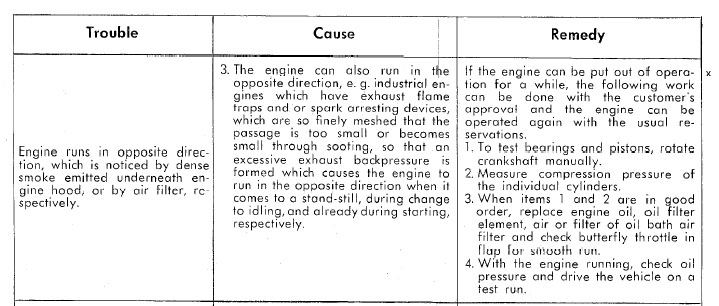

200D, 220D, and early 240D tuning guide.

HERE is a google translated page on the proper tuning of your "klappenstutzen" and pnumatic injection pump for your 200D, 220D, and early 240D's.

On the topic of "klappenstutzen" what does that translate to? As well as "Abregeldrehzahl."

Reply With Quote
  #2
Old 12-17-2004, 05:08 AM
Registered User

Join Date: Sep 2001
Location: central Texas
Posts: 17,281
My guess... since I only took Spanish and Latin in high school....
is that it is what would function as an ' air mass sensor' in today's language and design... and it connects to the governor which controls the fuel injection pump
Reply With Quote
  #3
Old 12-17-2004, 07:12 AM
Gurkha's Avatar
Satyameva Jayate Ad vitam

Join Date: Jun 2003
Location: Boondocks
Posts: 1,026
This one is still in use in the OM 616 sold here with all mechanical fuel pumps.
Reply With Quote
  #4
Old 12-17-2004, 07:29 AM
R Leo's Avatar
Stella!

Join Date: Mar 2003
Location: En te l'eau Rant
Posts: 5,393
The Steuerpult Abregeldrehzahl is alive, breathing and still works quite well on my W115!
__________________
Never a dull moment at Berry Hill Farm.
Reply With Quote
  #5
Old 12-17-2004, 07:40 AM
R Leo's Avatar
Stella!

Join Date: Mar 2003
Location: En te l'eau Rant
Posts: 5,393
Roflmao!

From here:

Quote:
Attitude
When all first normally run hot the engine, turn off at a shady Plaetzchen and open a beverage.
Great translation!
__________________
Never a dull moment at Berry Hill Farm.
Reply With Quote
  #6
Old 12-17-2004, 11:11 AM
Palangi's Avatar
L' Résistance

Join Date: Dec 2000
Location: Republique de Banana
Posts: 3,496
I bought a cheap language translation program at Wally World for translating the owners manual on my 240D.

Klappenstutzen comes out as: work out-stops short.

Abregeldrehzahl is not in the dictionary.
__________________
Palangi

2004 C240 Wagon 203.261 Baby Benz
2008 ML320 CDI Highway Cruiser
2006 Toyota Prius, Saving the Planet @ 48 mpg
2000 F-150, Destroying the Planet @ 20 mpg



TRUMP .......... WHITEHOUSE
HILLARY .........JAILHOUSE
BERNIE .......... NUTHOUSE
0BAMA .......... OUTHOUSE
Reply With Quote
  #7
Old 12-17-2004, 11:43 AM
R Leo's Avatar
Stella!

Join Date: Mar 2003
Location: En te l'eau Rant
Posts: 5,393
Quote:
Originally Posted by Palangi
I bought a cheap language translation program at Wally World for translating the owners manual on my 240D.

Klappenstutzen comes out as: work out-stops short.

Abregeldrehzahl is not in the dictionary.
Paul,
Methinks Abregeldrehzahl may be something that the Google translator made up or more likely, is Deutsch technical jargon (which Altavista seems to be pretty adept at coming up with) for part of the governor and has something to do with governing or controlling the number of revolutions.
Breaking the word apart gives me this:

Regel = rule
Drehzahl = rule number of revolutions
__________________
Never a dull moment at Berry Hill Farm.
Reply With Quote
  #8
Old 12-17-2004, 11:51 AM
Palangi's Avatar
L' Résistance

Join Date: Dec 2000
Location: Republique de Banana
Posts: 3,496
Randy

I believe that's probably correct, just going by the context.
__________________
Palangi

2004 C240 Wagon 203.261 Baby Benz
2008 ML320 CDI Highway Cruiser
2006 Toyota Prius, Saving the Planet @ 48 mpg
2000 F-150, Destroying the Planet @ 20 mpg



TRUMP .......... WHITEHOUSE
HILLARY .........JAILHOUSE
BERNIE .......... NUTHOUSE
0BAMA .......... OUTHOUSE
Reply With Quote
  #9
Old 09-10-2006, 05:40 PM
ForcedInduction
Guest

Posts: n/a
Bump for new members.
Reply With Quote
  #10
Old 12-01-2006, 11:42 AM
whunter's Avatar
Moderator

Join Date: Dec 2003
Location: Metro Detroit, Michigan
Posts: 17,371
Help

the translation link will not open.

Could you please post the direct link?
Reply With Quote
  #11
Old 12-01-2006, 11:48 AM
Teemeister's Avatar
spricht deutsch

Join Date: Jun 2005
Location: Tempe, AZ
Posts: 119
http://www.limousine.strichacht.de/mb-om61x.htm

but the page is down (time-out error).
__________________
quoting 240DieselDog: "...the 115/240D is a better car than any that have since been built - that's *any* car from any automobile manufacturer."
Reply With Quote
  #12
Old 12-01-2006, 10:45 PM
ForcedInduction
Guest

Posts: n/a
ieselmotor einregulieren
Benötigtes Werkzeug


* 8, 10, 13 mm Maulschlüssel
* Zange
* Kleiner Schlitzschraubendreher
* Meterstab (der gute alte Zollstock)

Übersicht

Diese Anleitung beschreibt das Einregulieren von Mercedes-Benz Dieselmotoren der Baureihen OM615 und OM616, die mit einer pneumatisch geregelten Einspritzpumpe ausgerüstet sind und an einem Klappenstutzen (das Ding mit den vielen Anschlüssen und der Ziffer 4 in Abbildung 1) zwischen dem Lufttrichter vom Luftfilter und der Ansaugbrücke zu erkennen sind. Diese Motoren wurden in den Baureihen W115 (200D, 220D, 240D) und anfangs im W123 (200D, 220D, 240D) verbaut. Spätere Ausführungen mit dem Luftfilter auf dem Motor und ohne Klappenstutzen und die Fünfzylinder-Motoren brauchen nicht einreguliert zu werden.

Die Abbildung 2 zeigt einen Querschnitt durch einen Motor mit pneumatisch geregelter Einspritzpumpe. Das Gasgestänge führt vom Gaspedal an der Spritzwand entlang unter den Abgaskrümmer zu einem Umlenkhebel. Von dort führt eine Stange aufwärts zum Klappenstutzen, der in der Abbildung 2 rechts neben dem mit "Lufttrichter" bezeichneten Bauteil sitzt. Diese Stange ist auch in Abbildung 1 rechts neben dem Lufttrichter und Klappenstutzen zu erkennen, sie führt dort nach unten am Abgaskrümmer vorbei. Von dem Klappenstutzen führt eine Regelstange quer über den Motor zu einem Lagerbock, der auf der Zylinderkopfhaube festgeschraubt ist (siehe Abbildung 4). Dort wird auch der Leerlaufversteller von dem Drehrad im Armaturenbrett angeschlossen. Eine weitere Regelstange führt von dem Lagerbock hinunter zur Einspritzpumpe.

Eine seitliche Ansicht des Motors zeigt Abbildung 3. Die Regelstangen quer über den Motor (Ziffer 2) und vom Motor zur Einspritzpumpe (Ziffer 6) sind zu erkennen.

Einstellung

Als allererstes den Motor normal warmfahren, an einem schattigen Plätzchen abstellen und ein Getränk öffnen. Die nun folgende Einstellprozedur dauert maximal 15 Minuten. Zunächst wird der Seilzug des Leerlaufverstellers an dem Lagerbock auf der Zylinderkopfhaube gelöst. Dazu im Innenraum den Leerlaufversteller ganz auf "niedrig" stellen. Dann die Kontermutter der in Abbildung 4 mit einem Pfeil gekennzeichneten Verstellschraube lösen und die Verstellschraube ganz hineindrehen. Dann unter dem Lagerbock das Klemmstück mit einer Rohrzange festhalten und mit einem Schlitzschraubendreher die Klemmschraube lösen. Das Klemmstück von dem Seilzug abnehmen und zur Seite legen.

Dann die Regelstange, die quer über den Motor verläuft, mit einer Zange an beiden Enden von den Kugelpfannen abnehmen. Die Regelstange, die von dem Lagerbock auf der Zylinderkopfhaube hinunter zur Einspritzpumpe verläuft (sie ist in Abbildung 4 gut zu erkennen) am oberen Ende von der Kugelpfanne am Lagerbock abnehmen. Diese Stange jetzt nicht wild nach oben ziehen, da sonst eine kleine Rückholfeder am unteren Hebel (Ziffer 7 in Abbildung 3) abrutschen kann. Im Zweifelsfall die Feder auf richtigen Sitz kontrollieren, sie verhindert das Schwingen des ganzen Regelgestänges.

Als nächstes wird am Klappenstutzen die Leerlaufdrehzahl des Motors eingestellt. Diese Einstellung erfolgt mit einer gekonterten Schraube, die oben auf der dem Luftfilter abgewandten (also der hinteren) Seite des Klappenstutzens sitzt (Ziffer 4 in Abbildung 5 - die Abbildung 5 ist von halb hinten aufgenommen, etwa aus Richtung der rechten A-Säule). Achtung: Diese Schraube ist im Leerlauf gut zu erreichen. Auf der Unterseite des Klappenstutzens sitzt, zu erreichen wenn das Gasgestänge auf Vollgas steht, eine weitere Einstellschraube. Diese verstellt die unbelastete Abregeldrehzahl und darf nicht verstellt werden! Jetzt also Motor anlassen und mit der Leerlauf-Einstellschraube den Leerlauf so einstellen, daß der Motor gut klingt und bei Automatikgetriebe und Sonderausstattungen wie Servolenkung oder Klimaanlage bei eingelegtem Gang und Lenkbewegungen und eingeschalteten Extras nicht ausgeht. Die Leerlauf-Einstellschraube danach mit der Kontermutter sichern. Motor abstellen.

Die Einstellschraube für die unbelastete Abregeldrehzahl (die in Abbildung 5 mit "Vollast-Anschlagschraube" bezeichnete Schraube, die wir nicht verstellen wollten) wirkt als Anschlag für die maximale Öffnung der Regelklappe im Klappenstutzen. Zur Kontrolle, ob die Regelklappe ausreichend öffnet, den Anschluß vom Luftfilter annehmen (in Abbildung 2 als "Lufttrichter" bezeichnet) und nachsehen, ob die Regelklappe fast, aber nicht ganz öffnet. Eine Lage von 5 Grad zur Horizontalen sollte eingehalten werden. Wenn die Klappe nicht ausreichend öffnet, an der Verstellschraube für den unbelasteten Abregelbeginn einstellen (die Schraube muß dann herausgedreht werden). Diese letzten 5 Grad bis zur vollen Öffnung kosten keine Leistung, machen aber eine spätere Einstellung wieder einfacher möglich.

Abhängig von der Art des Lagerbocks jetzt die eben abgenommene Regelstange, die quer über den Motor verlief, auf folgende Länge einstellen: Bei flachem Lagerbock (frühe Motoren, das obere Bild in Abbildung 6) auf 310 mm von Mitte Kugelpfanne zu Mitte Kugelpfanne, bei gekröpftem Lagerbock (spätere Motoren, das untere Bild in Abbildung 6 oder auch wie in Abbildung 4) auf 317 mm von Mitte Kugelpfanne zu Mitte Kugelpfanne. Zum Einstellen die Kontermuttern an den Endstücken lösen und die Kugelpfannen verdrehen. Regelstange wieder montieren.

Dann wird der Leerlaufversteller montiert. Dazu das Klemmstück wieder über den Seilzug schieben und festklemmen. Dann mit der Einstellschraube (siehe Abbildung 4) den Seilzug so einstellen, daß sich der Umlenkhebel an dem Lagerbock noch eben nicht bewegt. An dieser Stelle muß etwas Spiel vorhanden sein. Der Leerlauf wird also nicht an dieser Stelle, sondern wie eben beschrieben am Klappenstutzen eingestellt. Kontermutter an der Einstellschraube festziehen.

Als nächstes folgt die Einstellung der Regelstange vom Lagerbock zur Einspritzpumpe. Sie hat die Aufgabe, im Leerlauf den Stupser in der Einspritzpumpe zu betätigen, der Drehzahlschwindungen des Motors verhindert. Diese Regelstange war nur oben ausgehägt und ist unten noch an der Einspritzpumpe befestigt. Sie wird jetzt in der Länge so eingestellt, daß sie eine halbe Kugelpfanne (etwa 4 mm) angehoben werden muß, um auf den Lagerbock aufgesetzt werden zu können. Zur Einstellung muß die Regelstange möglicherweise auch unten abgenommen werden, dabei auf die Feder unten achten. Eingestellt wird die Länge wie bei der ersten Regelstange auch durch Lösen der Kontermuttern an den Enden mit den Kugelpfannen. Anschließend die Regelstange wieder aufsetzen und nochmal nach der Feder sehen.
